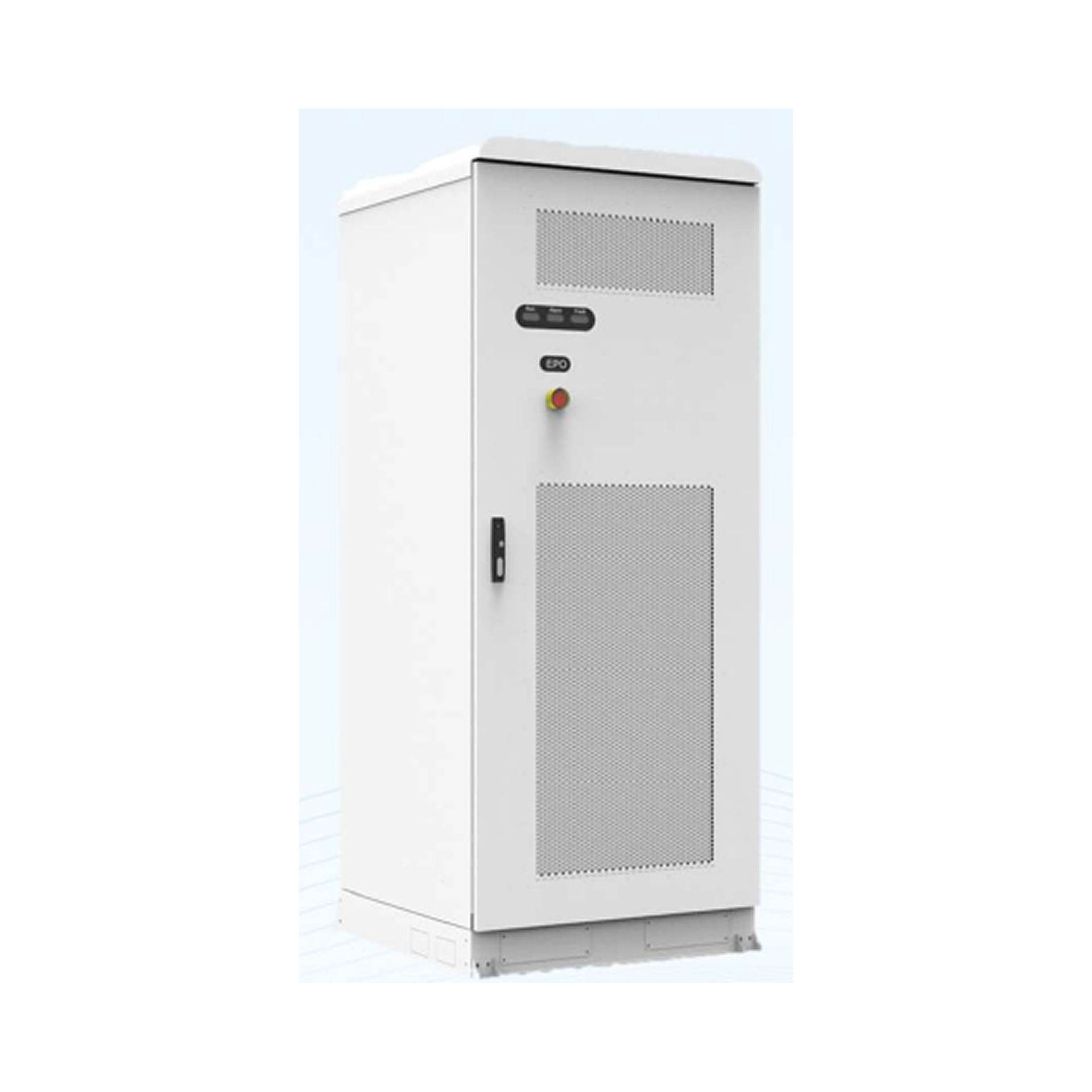

DUNEXT Leistungssteuerschrank PCC

PCC-Serie 75–375 kVA

Nennleistung: 75 kVA / 125 kVA / 250 kVA / 375 kVA
Netzanschluss: 3P4W + PE, 400 V AC (Spannungsbereich −15 % ~ +15 %)
Frequenz: 50 / 60 Hz (±2,5 Hz)
Automatische Umschaltzeit: ≤20–50 ms (On-Grid/Off-Grid)
Isolationstransformator: Eingebaut
Kühlung: Ventilator (Zwangsbelüftung)
Anzahl der Eingänge: Netz 1 / PCS 1 / Last 1
Garantie: 5 Jahre (verlängerbar)

Sofort Verfügbar

Beschreibung

Der PCC On-/Off-Grid-Umschalt-Schrank wird zur Steuerung der Netz- und Inselumschaltung des Energiespeicherschranks im Energiespeichersystem verwendet. Er umfasst einen Isolationstransformator, einen PCC-Controller, einen Umschalt-Schütz, einen Netz-Leistungsschalter, einen Bypass-Leistungsschalter, einen Last-Leistungsschalter usw.

Der Isolationstransformator dient der Isolation und Erhöhung der Kurzschlussimpedanz und wird verwendet, um den PCS vom Netz zu trennen.
Der PCC-Controller ist das Kernstück des PCC On-/Off-Grid-Umschalt-Schranks und steuert hauptsächlich die Netzverbindung und -trennung des PCS.
Der Umschalt-Schütz wird zum Verbinden oder Trennen des Stromnetzes verwendet.
Der Netz-Leistungsschalter ist auf der Netzseite angeschlossen, um die Lastabschaltung und das Energiespeichersystem zu schützen.
Der Bypass-Leistungsschalter verbindet das Netz und die Last und wird genutzt, wenn das Energiespeichersystem oder der PCC ausfällt, um sicherzustellen, dass die Last direkt aus dem Netz versorgt wird.
Der Last-Leistungsschalter ist mit der Lastseite verbunden, um die Lastabschaltung zu schützen.

Hersteller

Dunext

Technische Details

	PCC-75	PCC-125	PCC-250	PCC-375
Nennleistung [kVA]	75	125	250	375
Nennausgangsstrom [A]	86	172	344	516
Max. Ausgangsstrom [A]	100	200	400	600
Netzanschluss	3P4W + PE, 400 V AC (Spannungsbereich −15 % ~ +15 %)	3P4W + PE, 400 V AC (Spannungsbereich −15 % ~ +15 %)	3P4W + PE, 400 V AC (Spannungsbereich −15 % ~ +15 %)	3P4W + PE, 400 V AC (Spannungsbereich −15 % ~ +15 %)
Frequenz [Hz]	50 / 60 (±2,5 Hz)	50 / 60 (±2,5 Hz)	50 / 60 (±2,5 Hz)	50 / 60 (±2,5 Hz)
Überlastfähigkeit	110%	110%	110%	110%
Automatische Umschaltzeit [ms]	≤20	≤20	≤50	≤50
Isolierungstransformator	Eingebaut	Eingebaut	Eingebaut	Eingebaut
Kühlmethode	Zwangsbelüftung (Ventilator)	Zwangsbelüftung (Ventilator)	Zwangsbelüftung (Ventilator)	Zwangsbelüftung (Ventilator)
Schutzart	IP54	IP54	IP54	IP54
Korrosionsschutzklasse	C3	C3	C3	C3
Umgebungstemperatur [°C]	−20 bis +50 (Leistungsreduzierung über 45 °C)	−20 bis +50 (Leistungsreduzierung über 45 °C)	−20 bis +50 (Leistungsreduzierung über 45 °C)	−20 bis +50 (Leistungsreduzierung über 45 °C)
Relative Luftfeuchtigkeit	0–95 % (nicht kondensierend)	0–95 % (nicht kondensierend)	0–95 % (nicht kondensierend)	0–95 % (nicht kondensierend)
Höhe [m]	≤2000 (Leistungsreduzierung über 2000 m)	≤2000 (Leistungsreduzierung über 2000 m)	≤2000 (Leistungsreduzierung über 2000 m)	≤2000 (Leistungsreduzierung über 2000 m)
Kommunikation	RS485, CAN	RS485, CAN	RS485, CAN	RS485, CAN
Protokolle	Modbus RTU, CAN2.0B	Modbus RTU, CAN2.0B	Modbus RTU, CAN2.0B	Modbus RTU, CAN2.0B
Eingänge	Netz: 1 / PCS: 1 / Last: 1	Netz: 1 / PCS: 1 / Last: 1	Netz: 1 / PCS: 1 / Last: 1	Netz: 1 / PCS: 1 / Last: 1
Abmessungen [mm]	850 × 900 × 2100	850 × 900 × 2100	1100 × 900 × 2100	1100 × 900 × 2100
Gewicht [kg]	1000	1000	2000	2000
