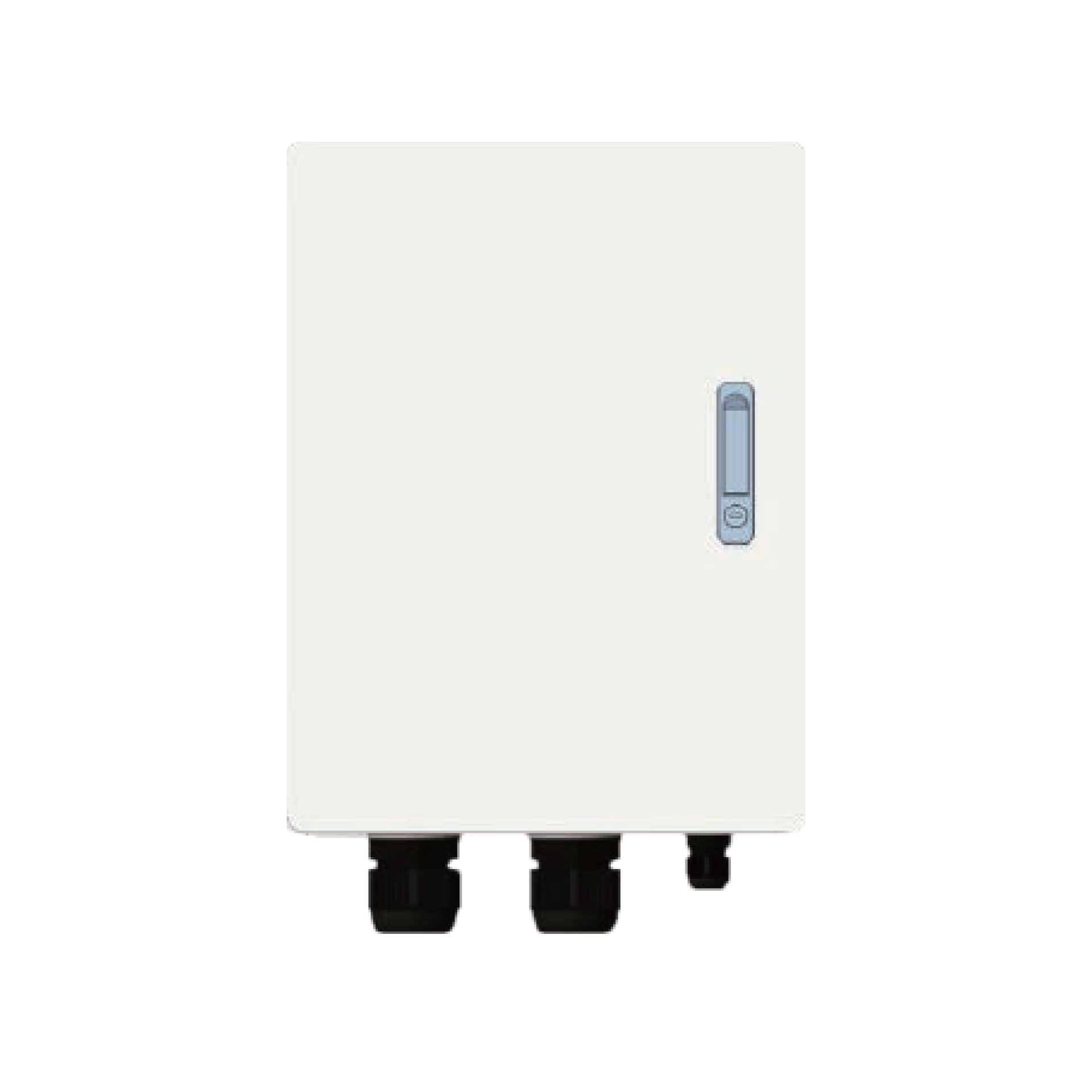

DUNEXT AC Box

DUNEXT AC Box

AC Box Serie (DN3H 25–50KTL)
  • Nennspannung: 400 V AC (3L / N / PE)
  • Nennstrom: 115 A / 225 A / 400 A
  • Nennleistung: 50 kW / 100 kW / 200 kW
  • Umschaltzeit: ≤50 ms
  • Montageart: Wandmontage
  • Garantie: 2 Jahre
Preise ansehen
Sofort Verfügbar

Beschreibung

Die DUNEXT AC Box ist eine leistungsstarke Lösung für Energieverteilung und -schutz, die für eine nahtlose Integration mit der DN3H-Wechselrichterserie (25–50KTL) entwickelt wurde. Sie wurde für Zuverlässigkeit und Effizienz gebaut und gewährleistet einen sicheren und stabilen Betrieb in gewerblichen und industriellen Energiesystemen. Mit Nennleistungen von 50 kW bis 200 kW und Stromstärken von 115 A bis 400 A bietet die AC Box flexible Konfigurationen für unterschiedliche Systemgrößen. Dank der schnellen Umschaltzeit von ≤50 ms garantiert sie reibungslose Übergänge zwischen Betriebsarten ohne Unterbrechung. Für Langlebigkeit konstruiert, verfügt die AC Box über ein kompaktes, wandmontiertes Design mit robuster Schutztechnik, das sie ideal für anspruchsvolle Umgebungen macht. Ihr modulares Setup unterstützt Einzel- oder Mehrfachwechselrichter-Konfigurationen und sorgt damit für Skalierbarkeit und eine einfache Installation. Wesentliche Vorteile:
  • Flexible Konfigurationen (50 kW, 100 kW, 200 kW)
  • Schnelle Reaktionszeit beim Umschalten (≤50 ms)
  • Zuverlässiges, wandmontiertes Design für einfache Installation
  • Hohe Stromtragfähigkeit (bis zu 400 A) für robuste Energieverteilung

Hersteller

Dunext

Technische Details

ACBox-1/1 ACBox-2/1 ACBox-4/1
Nennspannung 400 V AC (3L / N / PE) 400 V AC (3L / N / PE) 400 V AC (3L / N / PE)
Nennstrom 115 A 225 A 400 A
Nennleistung 50 kW 100 kW 200 kW
Nennfrequenz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz
Umschaltzeit ≤50 ms ≤50 ms ≤50 ms
Montageart Wandmontage Wandmontage Wandmontage
Kühlmethode Natürlich / Zwangsbelüftung (Lüfter) Natürlich / Zwangsbelüftung (Lüfter) Natürlich / Zwangsbelüftung (Lüfter)
Schutzklasse IP54 IP54 IP54
Betriebstemperatur −25 °C ~ +40 °C −25 °C ~ +40 °C −25 °C ~ +40 °C
Relative Luftfeuchtigkeit ≤50 % bei +40 °C ≤50 % bei +40 °C ≤50 % bei +40 °C
Betriebshöhe ≤3000 m ≤3000 m ≤3000 m
Abmessungen (B × H × T) 456 × 570 × 230 mm 566 × 800 × 255 mm 566 × 800 × 255 mm
Gewicht 20 kg 37 kg 40 kg
Steuersignal DI DI DI
Garantie 5 Jahre (verlängerbar) 5 Jahre (verlängerbar) 5 Jahre (verlängerbar)

Downloads

ACBox For DN3H 25-50KTL
